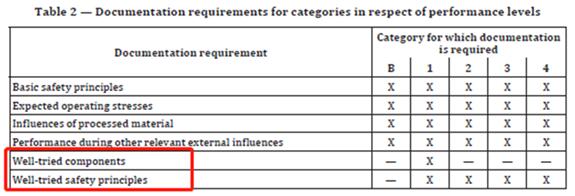

根據ISO 13849-1,在用戶設計的回(hui)路(lu)架構(gou)需滿足Category1及以(yi)上(shang)要求時,就(jiu)需要考慮元器件是(shi)否(fou)“經(jing)驗(yan)(yan)證(zheng)”了,即“經(jing)驗(yan)(yan)證(zheng)的(de)(de)元件”和“經(jing)驗(yan)(yan)證(zheng)的(de)(de)安(an)全(quan)原則”這兩種約束條件,才能夠對應用(yong)在安(an)全(quan)回路中(zhong)的(de)(de)元件進行有效(xiao)約束。 經驗證的元件和安全(quan)原(yuan)則 如下圖所示,Cat.1要求同(tong)時滿足(zu)“經驗證(zheng)的元件”和(he)“經驗證(zheng)的安全原則”,而(er)Cat.2至Cat.4則需要滿足“經驗證的安全(quan)原則”。  在ISO 13849-2附錄A-D中,規定了(le)機械(xie)、氣動、液壓、電氣系統分別對應的(de)驗(yan)證工具(ju)。其中機械(xie)元件和(he)(he)電氣元件同(tong)時包含了(le)“經驗(yan)證的(de)元件”和(he)(he)“經驗(yan)證的(de)安(an)全原則”兩份參考表格。 而氣動和液壓元件(jian)僅明(ming)確了“經驗證的安全原則”。 設計(ji)與元件選(xuan)型原(yuan)則 根據標(biao)準給(gei)出的條款(kuan),我們可以將約束條件大(da)致分為設計原則和選型(xing)原則兩大(da)類。
對于(yu)機(ji)械(xie)元件(jian)(jian)而言,多為(wei)自行加工定制或將多種(zhong)組(zu)件(jian)(jian)(螺絲(si)、彈(dan)簧(huang)、凸輪等)組(zu)裝而成,因此大部(bu)分條(tiao)(tiao)款實際為(wei)設計原則(ze)。例如機(ji)械(xie)元件(jian)(jian)的(de)“經驗證的(de)安(an)(an)(an)全(quan)原則(ze)”條(tiao)(tiao)款中(zhong)(zhong),明確了安(an)(an)(an)全(quan)位(wei)(wei)置的(de)要求,即元件(jian)(jian)或系統中(zhong)(zhong)的(de)活(huo)動部(bu)件(jian)(jian)應通過機(ji)械(xie)鎖緊(jin)方式使其處(chu)于(yu)安(an)(an)(an)全(quan)位(wei)(wei)置,不能僅通過摩擦力保持(chi)位(wei)(wei)置,如須離開安(an)(an)(an)全(quan)位(wei)(wei)置,須施(shi)加(額外的(de))力。
氣(qi)動和電(dian)氣(qi)元(yuan)件通常為外購的成品,在大部分情況下,選定符合條(tiao)款的品類(lei)即(ji)可,因(yin)此多(duo)為選型原則。例如在電(dian)氣(qi)元(yuan)件的驗(yan)證工(gong)具中,明確規定了類(lei)似PLC的復雜電子組件(jian)構成的系統不能稱為“經驗(yan)證的元件(jian)”。鑒于Cat.1要求“經驗證的元件”,那么設計人(ren)員希望在一些應(ying)用中將普(pu)通PLC納入Cat.1,PLr=c的回路,顯然是無法成立的。換言之,如果用戶希望滿足PLr=c及以上要(yao)求(qiu)時(shi),則必須使用(yong)安(an)全(quan)(quan)繼電器或(huo)安(an)全(quan)(quan)PLC(Cat.2及以上(shang)類別)作為安(an)全控制(zhi)系統中的邏(luo)輯單元。 在文章的最后,給大家梳理(li)了一些實(shi)際(ji)應(ying)用中(zhong)的關鍵條(tiao)款以及結(jie)論(lun),供大家參考。 附(fu)錄D,表(biao)D.2描述了一(yi)項(xiang)原則,即使用“正導向機械連接(jie)觸(chu)點”在Cat2, 3, 4系(xi)統中(zhong)實(shi)現監控(kong)功能(neng)。表D.3,針對(dui)經(jing)驗證的安全元件,同(tong)樣也提出了(le)相似的要(yao)求(qiu)。根據其引述的EN 50205及(ji)IEC 60947-5-1,我們可以得到結(jie)論,這項(xiang)要(yao)求實質(zhi)上是約束(shu)我們在安(an)全回路中(zhong)選用的(de)執(zhi)行(xing)機(ji)構(如中(zhong)間繼(ji)電(dian)器、接觸器等),其作為監控(kong)功(gong)能所使用的(de)觸點必須(xu)滿足“強制(zhi)導向邏(luo)輯”。 皮(pi)爾磁中國 郵箱:sales@pilz.com.cn 網址: www.pilz.com.cn
|
