近年來，為了防止化石燃料枯竭和全球變暖，人們正在追求提高能源利用率和減少二氧化碳排放方面作出了努力。包括了馬達驅動等工業應用，開關電源等民生應用，以及電動汽車和鐵路、太陽能發電和風力發電等可再生能源應用等，使用功率半導體器件的高效率電力變換裝置其適用領域和市場正在急速擴大。在功率半導體器件中，IGBT（絕緣柵雙極晶體管）模塊具有高速開關、大功率高效率和容易操控的特征，它在其應用領域中的使用不斷擴大。
      富士電機的IGBT模塊在進入市場以來，憑借多項技術創新實現了更低的損耗以及結構的小型化。這些創新在電力變換裝置的高效率、小型化、高性價比作出了貢獻。然而，IGBT模塊尺寸的小型化會導致IGBT模塊在高功率密度時，結溫升高和可靠性降低。為了進一步實現模塊的小型化和高效率，富士電機的第7代IGBT模塊「X系列」誕生。

特點1：新的芯片技術

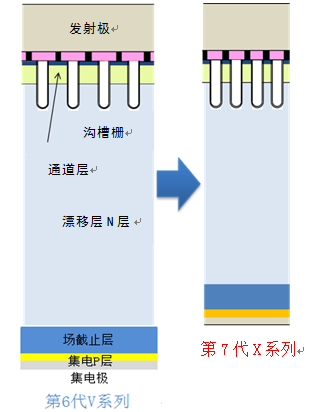

      圖1是第7代X系列的芯片和第6代V系列的芯片的剖面圖。由于第7代X系列IGBT采用了極薄的晶元制造技術（更薄的漂移層）和細微的溝槽柵結構，使得導通電壓和開關損耗得到進一步降低，從而使得它在損耗方面的表現比我們第六代V系列IGBT有了突飛猛進的進步。除此之外，還優化了場截止層，這能夠更好的抑制電壓振蕩，降低了高溫下的漏電流。

特點2：新的封裝技術（Tvjop=175°C）

      富士電機的第7代X系列能夠在175°C條件下連續工作。這是我們在業界率先達到的標準。為了達到這個標準進行了以下三個方面的改進。

① 高散熱陶瓷絕緣基板

      陶瓷絕緣基板對芯片與外殼之間的熱阻影響是最大的，第7代IGBT模塊進一步減小了絕緣基板的熱阻。第7代使用了比Al2O3（氧化鋁）更低熱阻的AlN（氮化鋁）作為絕緣基板。但是，常規AlN材料機械強度低，絕緣基板厚，具有高剛性。如果外殼溫度（Tc）升高時，則施加于基板下焊錫的熱應力將增加，從而降低可靠性。如圖2所示：富士電機開發了更薄的AlN陶瓷基板，并優化陶瓷燒結條件。

     Al2O3基板和高散熱新AIN基板的熱阻比較可以得知，在相同的芯片尺寸上進行比較，新的AlN基板比Al2O3基板熱阻降低了45%。

② 高耐熱硅凝膠

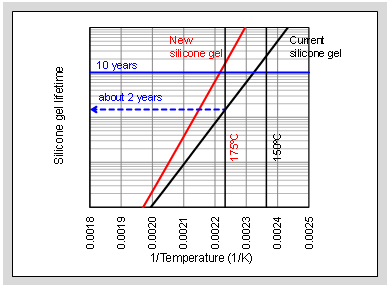

      要保證模塊有高的操作結溫，在高溫下，硅凝膠的可靠性必須要得到保證。富士電機開發的新硅凝膠在高溫環境下放置（215°c，2000小時）沒有出現裂紋。圖4為環境溫度和硅凝膠使用壽命的關系。橫軸是環境溫度（數值越小，溫度越高）、縱軸表示硅凝膠的壽命。在175℃下高耐熱硅凝膠的使用壽命比傳統的硅凝膠提高了5倍，并且壽命在10年以上。因此，確保了X系列模塊在175℃的高溫下絕緣性能可以與傳統產品在150℃條件下的絕緣性能具有相同的可靠性。

③高強度焊錫的開發和綁定線直徑/長度的優化

      為了確保IGBT模塊長期可靠性，有必要提高重復熱應力的耐受能力（ΔTvj的功率循環耐量）。
      在IGBT模塊中，將絕緣陶瓷基板焊接在銅基板上，并且將IGBT/FWD芯片焊接在陶瓷基板上分的銅布線圖案上。然后半導體芯片和銅布線圖案通過鋁綁定線連接構成回路。在電力變換裝置運行期間，IGBT模塊溫度會升高，由于模塊內的各種材料（銅、陶瓷、半導體芯片）的膨脹系數不同，所以在接合部位會產生機械應力。在半導體芯片的結溫Tvj反復上升下降的使用條件下，會重復施加熱應力至芯片上方的綁定線和芯片下方焊接部分，導致劣化。Tvj越高，劣化的進展速度越快。通過優化綁定線的直徑和長度、新開發的高強度焊錫，在Tvj,max=150℃、ΔTvj=50℃條件下，第7代是第6代壽命的2倍。

特點3：額定電流的提升和模塊的小型化

      通過減少損耗、高功率密度和高溫工作，可以用同一封裝來提升電流額定值。如圖5所示，1200系列的EP2封裝中，第6代V系列的最大額定電流為50A，而在第7代X系列中，最高額定電流已擴大到75A。該效果可以在不改變的電力變換裝置中的殼體尺寸的情況下增加輸出功率。

      另一方面，擴大IGBT模塊的額定電流，也有助于電力變換裝置的小型化。在第6代V系列模塊中，額定1200V/75A的IGBT模塊使用EP3的封裝（122mm x 62mm），但在第7代X系列中，可以將相同額定值的IGBT模塊裝入EP2封裝（107.5mm x 45mm）。這個模塊的封裝面積（安裝尺寸）減少了36%。在損耗方面如圖6所示，第7代EP2的封裝比第6代EP3的封裝的損耗減少10%。從而實現了模塊的小型化。

      富士電機一直在致力于技術的創新，在環境和能源領域做出自己的貢獻。
