【簡介】

NB-IoT無線數傳（NB-IoT DTU）是以(yi)全網(wang)(wang)通4G網(wang)(wang)絡為通信平臺(tai)，提供(gong)標(biao)準(zhun)的RS-232/485/TTL接口(kou)(kou)，按照(zhao)工(gong)業標(biao)準(zhun)設計，可直接與(yu)RTU、PLC、智能儀表(biao)、單片機(ji)控制器等(deng)各種工(gong)業現場的下位機(ji)設備(bei)連接。具備(bei)串口(kou)(kou)到(dao)NB-IoT網(wang)(wang)絡的透傳功能。

【概述】

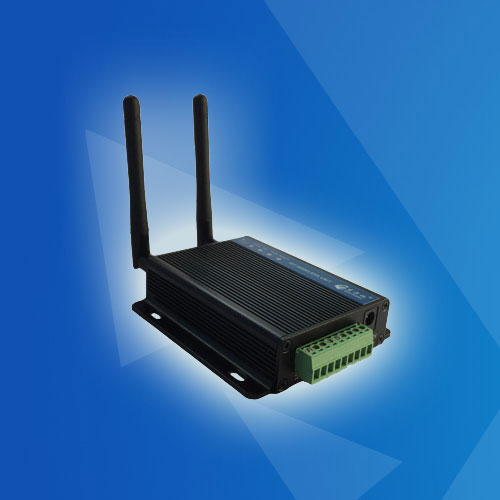

CN51XX NB-IoT無線(xian)數傳(chuan)（DTU）是以(yi)NB-IoT網(wang)絡為通(tong)(tong)信(xin)平臺，提供標準(zhun)的(de)(de)(de)RS-232/485/TTL接口，支持4~20mA模(mo)擬量輸入，可選板載溫濕度傳(chuan)感器，按照(zhao)工業(ye)標準(zhun)設計，可直接與RTU、PLC、智能(neng)儀表、單片機控(kong)(kong)制器等(deng)(deng)各種(zhong)工業(ye)現(xian)場(chang)的(de)(de)(de)下(xia)位機設備(bei)連接。可以(yi)讓工業(ye)用的(de)(de)(de)RS232/RS485串口設備(bei)的(de)(de)(de)串口通(tong)(tong)信(xin)立即轉換(huan)為NB-IoT無線(xian)網(wang)絡通(tong)(tong)信(xin)的(de)(de)(de)雙(shuang)向(xiang)數據傳(chuan)輸設備(bei)。CN51XX NB-IoT無線(xian)數傳(chuan)（DTU）可采用透明(ming)傳(chuan)輸的(de)(de)(de)方式(shi)，用戶不用知(zhi)道復(fu)雜的(de)(de)(de)NB-IoT通(tong)(tong)訊原理和TCP/UDP協議，不用更改程序即可實(shi)現(xian)原有串口設備(bei)的(de)(de)(de)無線(xian)網(wang)絡連接，節省您(nin)寶貴的(de)(de)(de)時間和已有投資，可用于長距離(li)通(tong)(tong)信(xin)或控(kong)(kong)制。廣泛用于樓宇自動化(hua)控(kong)(kong)制、停(ting)車場(chang)設備(bei)、交(jiao)通(tong)(tong)控(kong)(kong)制、LED屏幕控(kong)(kong)制、工廠、車間、礦井、銀行、電(dian)氣等(deng)(deng)遙控(kong)(kong)領域。能(neng)快速實(shi)現(xian)串口設備(bei)的(de)(de)(de)遙控(kong)(kong)功能(neng)。

前端數(shu)據采集設備通過CN51XX NB-IoT無線數(shu)傳（DTU）將采集的數(shu)據連接到遠端中心，相當于延長了(le)串(chuan)口的通信距離(li)，從而實現串(chuan)口設備之間的遙控。

【產品特性】

·全網(wang)通，支持(chi)中國三大運營商5G NB-IoT網(wang)絡(luo)；

·MIMO 技術滿(man)足無線通信系(xi)統對數據(ju)速率和連接可(ke)靠(kao)性的(de)要求(qiu)；

·支持(chi)2路串口（232或485可選），波特率可達(da)230400；

·支持2路4~20mA模擬量輸入；

·板載(zai)溫度監測(ce)裝置；

·溫濕度(du)一體傳感器（可(ke)選(xuan)）；

·內置多星座 GNSS 接收機（GPS+GLONASS），滿足(zu)對快速、精準(zhun)定位的需(xu)求（可選）；

·掉線自動(dong)重撥機制（采用自有的狀(zhuang)態機算法）；

·支(zhi)持IP或域名方(fang)式(shi)連接遠程主機(ji)；

·支持6個中心端(duan)，可做數據(ju)備份；

·多種工作模式(shi)選擇(透明(ming)和非(fei)透明(ming))；

·設備保持在線；

·軟硬(ying)件(jian)多重看門狗機制；

·內(nei)嵌PPP，TCP/IP協議(yi)棧；

·內置PPP心跳機制，防止被(bei)基站休眠(mian)；

·應用層心(xin)跳機制，保持(chi)應用層穩定連接，適時檢測連接狀況；

·串口數(shu)據探測，保(bao)證(zheng)數(shu)據實(shi)時傳輸情(qing)況(kuang)下，檢(jian)測連接狀況(kuang)，保(bao)證(zheng)設備在線；

·DTU 指(zhi)令(ling)控(kong)(kong)制，通過指(zhi)令(ling)查(cha)詢(xun)，控(kong)(kong)制設備通信；

·可升級固件程序；

·嵌入式(shi)處理器(qi)，支持高速處理協(xie)議和大(da)量數據；

·硬件(jian)恢(hui)復出廠設置。

·供電：寬電壓+7V-35V；

·耗電：待機狀(zhuang)態140～160mA；上網狀(zhuang)態220～360mA；

·工作溫度：-40℃ ～ +85℃；

·防護(hu)等級：IP53；

【主要功能】

實現RS232/RS485串口到NB-IoT無線網絡通信的雙向轉換(huan)，其(qi)功(gong)能如下：

·把RS232/RS485串口接收到(dao)的數據轉為NB-IoT無線網絡發(fa)到(dao)控制端(duan)；

·把NB-IoT無線網絡接收(shou)到的(de)控制端數據轉為(wei)通過RS232/RS485串口發出。

【系統組成】

硬件

·ARM-based 32-bit MCU；

·80K數據緩存；

·硬件看門狗；

·兩個RS232/RS485串口；

·2路4~20mA模(mo)擬量輸入(ru)；

·溫濕度(du)一(yi)體傳感(gan)器（可選）；

·GNSS定(ding)位功能（可選）。

串口信號

·RS232 DTE三線信號TxD, RxD, GND；

·或者RS485信號Data+, Data-, GND；

·所有信號提(ti)供15 KV ESD保(bao)護(hu)。

串口通訊參數

·數據位：7,8；

·校驗(yan)位：奇,偶,無；

·停止位：1,2；

·波特率：300～230400。

軟件系統

·內置操作(zuo)系統(tong)：μCos；

·網絡(luo)協議棧：TCP, UDP, IP, ICMP,DHCP,DNS 。

【技術規格】

1、基本參數

·工作電壓 寬電壓7-35V DC輸入(ru)（建議12V）

·功耗 待機狀(zhuang)態(tai)140～160mA，上網狀(zhuang)態(tai)220～360mA

·工作溫度 -40℃～+85℃

·相對濕度 95%無凝結

·看門狗 軟硬(ying)件(jian)雙看(kan)門狗機制防止死機

·設備尺寸 94mm×85mm×22mm（不包括天線及(ji)安裝件(jian)）

2、網絡參數

·4G網絡 FDD LTE: B1/B3，TDD LTE: B38/B39/B40/B41，TDSCDMA: B34/B39，WCDMA: B1，CDMA 1x/EVDO: BC0（可選），GSM: 900/1800MHz

·專網支持 支持移動DDN/電信VPDN業務

·協議支持 PPP點(dian)(dian)對點(dian)(dian)撥號協議(yi)

·撥號認證 支持PAP和CHAP認證(zheng)

·硬件恢復出廠 支持恢復出廠設置

·串口數據探測 根據串口(kou)數據探測網絡異(yi)常

·數據透傳 將應用數據透明(ming)雙(shuang)向傳輸

·長連接模式 可實時連接應用服務器

·多中心支持 可(ke)支持1-6個數據中心

3、功能參數

·串口 支持RS232/RS485通信（可選(xuan)組合）

·串口通信速率 波(bo)特率：300-230400

·串口配置 通過外部串口(kou)可進行配置(zhi)

·IO口 2路(lu)4~20mA模擬量輸入

·溫度監測 板載溫度監測裝置
