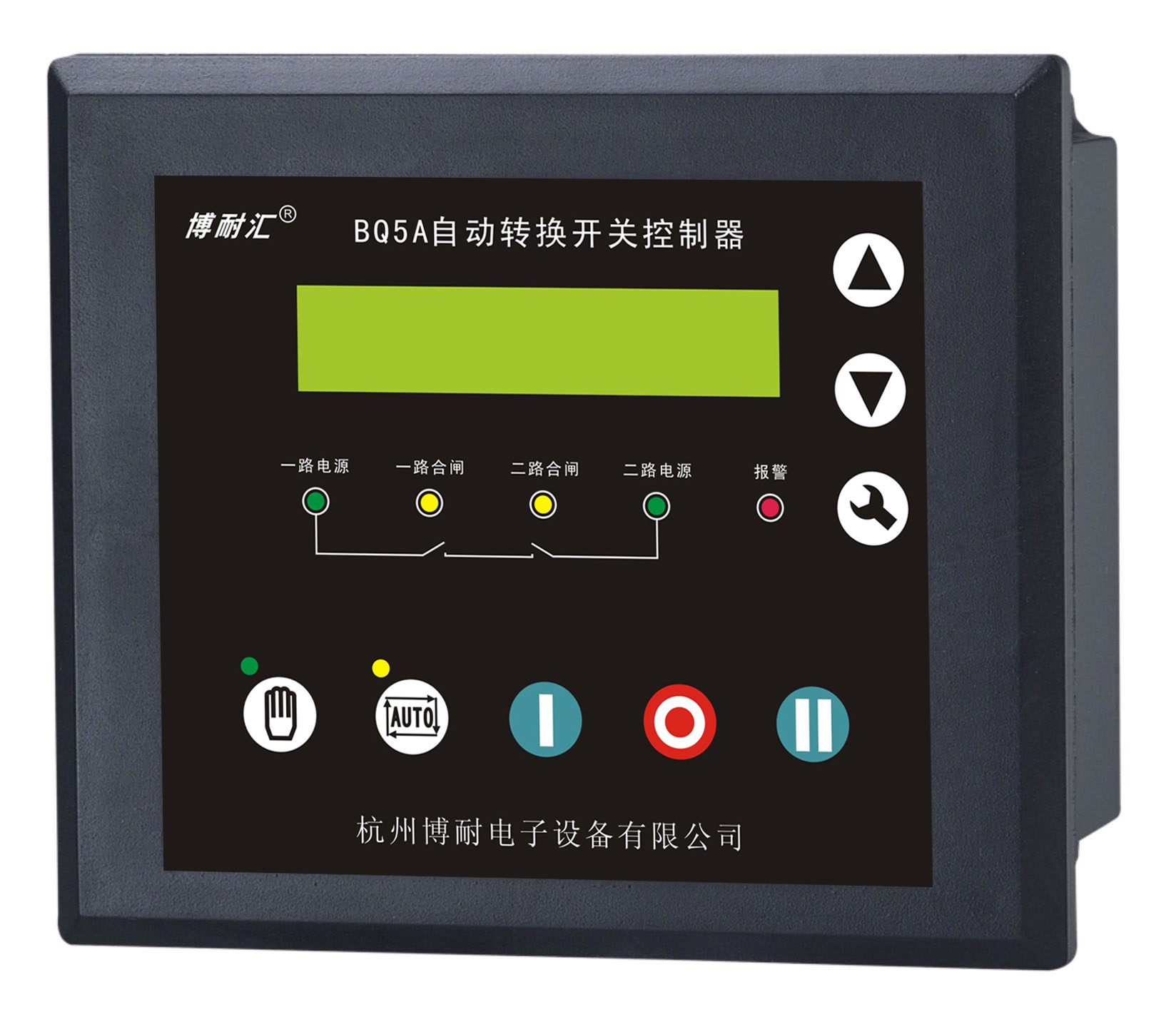

產品概述

       BQ5A自(zi)動(dong)轉換(huan)開關控制器(qi)是一(yi)種自(zi)動(dong)化測量、LCD顯示為一(yi)體的(de)(de)智(zhi)能雙(shuang)電源(yuan)切(qie)換(huan)系統。是雙(shuang)電源(yuan)切(qie)換(huan)的(de)(de)理想產品(pin)，在與低壓(ya)空氣斷(duan)路(lu)器(qi)配套使用后，特別(bie)適合于(yu)兩路(lu)低壓(ya)進線側的(de)(de)自(zi)動(dong)轉換(huan)和(he)保護。

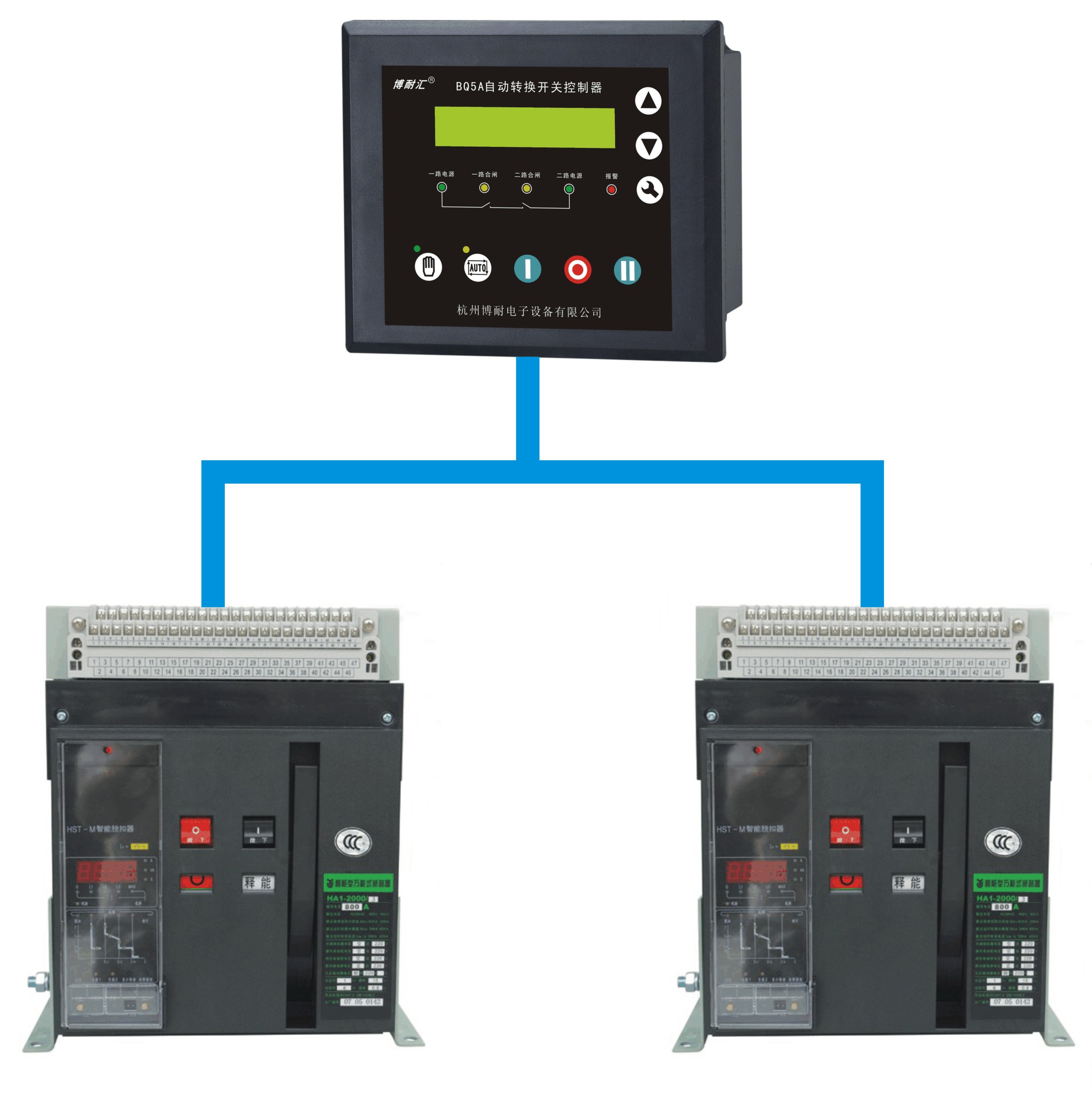

       BQ5A自動轉(zhuan)換(huan)開關控(kong)制(zhi)器(qi)的(de)執行(xing)部件是(shi)框(kuang)架(jia)式空(kong)氣斷路器(qi)，兩(liang)臺斷路器(qi)不(bu)用加裝適(shi)配器(qi)，也(ye)可以不(bu)需要欠壓脫扣器(qi)，控(kong)制(zhi)器(qi)不(bu)需要外接直流電源(yuan)(yuan)，直接對兩(liang)路供電狀態進行(xing)檢(jian)測(ce)，自動控(kong)制(zhi)完成常用電源(yuan)(yuan)與備用電源(yuan)(yuan)的(de)轉(zhuan)換(huan)。

       產(chan)品具有結構(gou)緊湊、電(dian)路先進、接線(xian)簡單，可靠性(xing)高，可廣泛(fan)應(ying)用于電(dian)力、石(shi)油(you)、化(hua)工、煤(mei)炭、冶金(jin)、鐵道(dao)、市政、智能大(da)廈等行業、部門(men)的電(dian)氣裝置、自動控制以及調試系統。

產品特點

  1．用于兩(liang)路市電、或一路市電一路發電自動切換(huan)，尤其適合兩(liang)路低壓空氣斷(duan)路器的(de)切換(huan)；

  2．時(shi)刻監視兩路三相電壓(ya)(ya)，對出現的電壓(ya)(ya)異常（如失壓(ya)(ya)、過壓(ya)(ya)、 欠 壓(ya)(ya)、缺相）做出準(zhun)確的判斷并輸出控制開(kai)關(guan)量；

  3．設有自動／手動狀態切換功能，在手動方式下，可按手動鍵實現開關分合閘；自動狀態下，任一路出現電壓異常時，開關自動切換到另一路；
  4．運行(xing)模式(shi)可設(she)定為一路優(you)(you)先(xian)、二路優(you)(you)先(xian)或無(wu)優(you)(you)先(xian)（互(hu)為備用）；

  5．數(shu)字顯(xian)(xian)示兩路相電壓(ya)及(ji)(ji)線電壓(ya)，LED顯(xian)(xian)示兩路合閘及(ji)(ji)工作狀態；

  6．可在(zai)控制(zhi)器(qi)(qi)上更改各參數，均(jun)采用(yong)數字化調整(zheng)（連續可調）；同時記憶(yi)在(zai)內(nei)部(bu)FLASH 存儲器(qi)(qi)內(nei)，在(zai)系統掉電時也(ye)不會丟失；

  7．具(ju)有自動啟動油機功(gong)能(neng)；控制器不需要外接(jie)直流供(gong)電電源，簡單(dan)方便；

  8．具有極強(qiang)的(de)抗電(dian)磁(ci)干(gan)擾(rao)能力，適合在強(qiang)電(dian)磁(ci)干(gan)擾(rao)的(de)復(fu)雜環(huan)境中使用；

  9．控制(zhi)器(qi)可(ke)與任何低壓(ya)空氣(qi)斷路器(qi)配(pei)套，如(ru)DW45、DW17、DW15、ABB Emax、MT、3WL等。

  10．模塊(kuai)化結(jie)構設計(ji)，阻燃(ran)ABS塑(su)料外殼(ke)，嵌(qian)入(ru)式安裝方(fang)式，插(cha)拔式接線(xian)端(duan)子(zi)，結(jie)構緊湊，安裝維護(hu)十分方(fang)便。

使用方法

   1．電源：

       交(jiao)流(liu)輸入：取自一(yi)二路A、N相(xiang)電壓，只(zhi)要其中一(yi)路有電，即可工作，單相(xiang)電壓＞170V。（該(gai)系統要求接(jie)N）

       交流輸入電壓范圍(wei)：0－279V（單相）╱0－482V（三相）50Hz

       輸入三相電流：0－5A（額(e)定）

   2．繼(ji)電器輸出容量：10A  220VAC

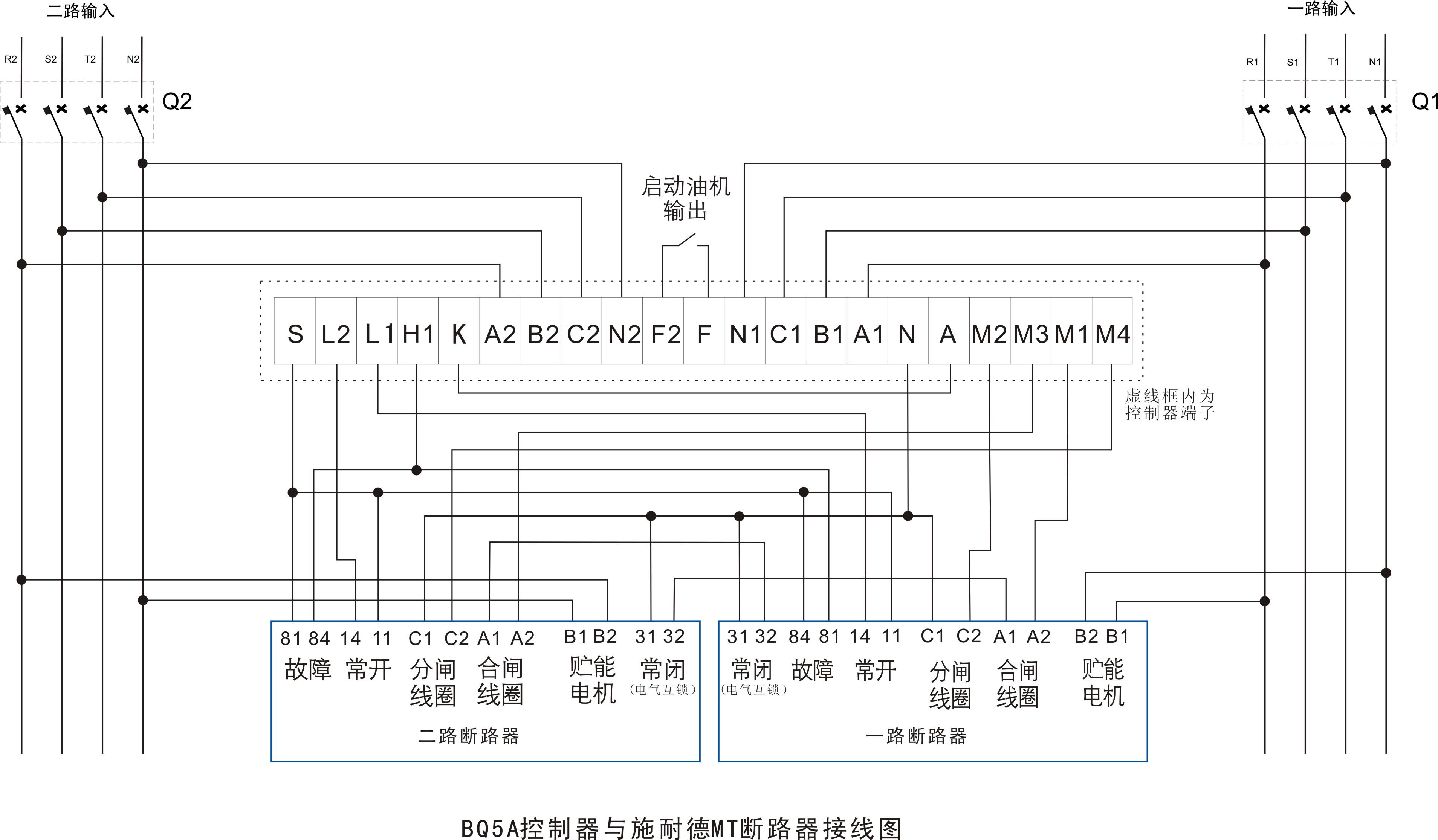

   3．控制器接線(xian)端子說明

       A1，B1，C1，N1：接一路電(dian)源

       A2，B2，C2，N2：接二路電源

       K，N：控制器輸出電(dian)源(yuan)(yuan)，以上兩路電(dian)源(yuan)(yuan)只要(yao)任何一路有電(dian)源(yuan)(yuan)輸入，K、N就(jiu)有AC220V電(dian)源(yuan)(yuan)輸出

       A：控(kong)制器M1、M2、M3、M4內部無源(yuan)公(gong)共接點，一般接K

       M1：一路合閘輸(shu)出

       M2：一路分閘輸出(chu)

       M3：二(er)路(lu)合(he)閘輸出

       M4：二路分閘(zha)輸出

       S：一二路斷路器輔助及報警公共接點

       L1：控(kong)制器(qi)一(yi)路合(he)閘指示，接一(yi)路斷路器(qi)輔助(zhu)常開

       L2：控(kong)制器(qi)二路(lu)合(he)閘指示，接(jie)二路(lu)斷路(lu)器(qi)輔(fu)助常開

       H1：控制器(qi)(qi)兩路(lu)(lu)報警(jing)指示，接一路(lu)(lu)和二路(lu)(lu)斷路(lu)(lu)器(qi)(qi)報警(jing)常開

       F，F2：油機啟動輸(shu)出(chu)接點，一(yi)路(lu)電源不正常時，會自動輸(shu)出(chu)啟動信號

外形尺寸

    142*122

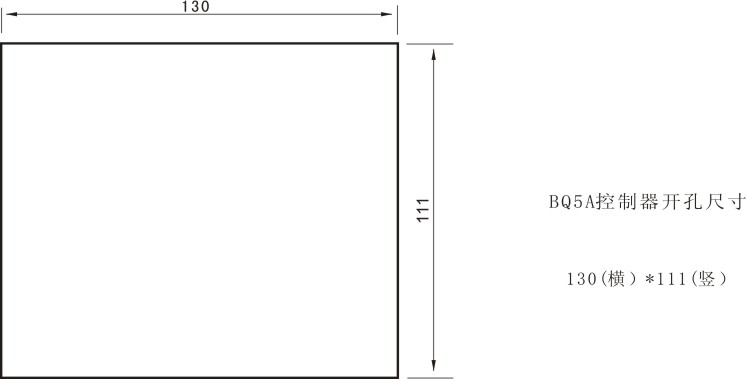

開孔尺寸

     130*111



工作(zuo)條件(jian)

       1：由(you)于各種低壓空氣式斷(duan)路器型號(hao)眾多(duo)，我們(men)選取(qu)其(qi)中(zhong)幾個有代表性的：國產DW45;ABB EMAX ;施(shi)耐德MT20;其(qi)它型號(hao)以此(ci)做參照。

       2：為(wei)了雙電(dian)源(yuan)的正常工(gong)作，低壓空氣式(shi)斷路器(qi)接入(ru)時必須安裝(zhuang)一些附件: 如(ru)合閘電(dian)磁鐵(tie)，分勵(li)脫扣(kou)器(qi)。

       3：雖然(ran)沒(mei)有機械(xie)聯鎖有電氣聯鎖也(ye)可工作，但是為了(le)產品(pin)的安全(quan)可靠運行，建議加裝機械(xie)聯鎖，使產品(pin)實現雙重保護(hu)尤為必要。

       4：產品出廠前已經過嚴格測試(shi)，錯(cuo)誤的(de)接線及測試(shi)試(shi)驗(yan)將會對控(kong)制器造成損壞。
