產品概述

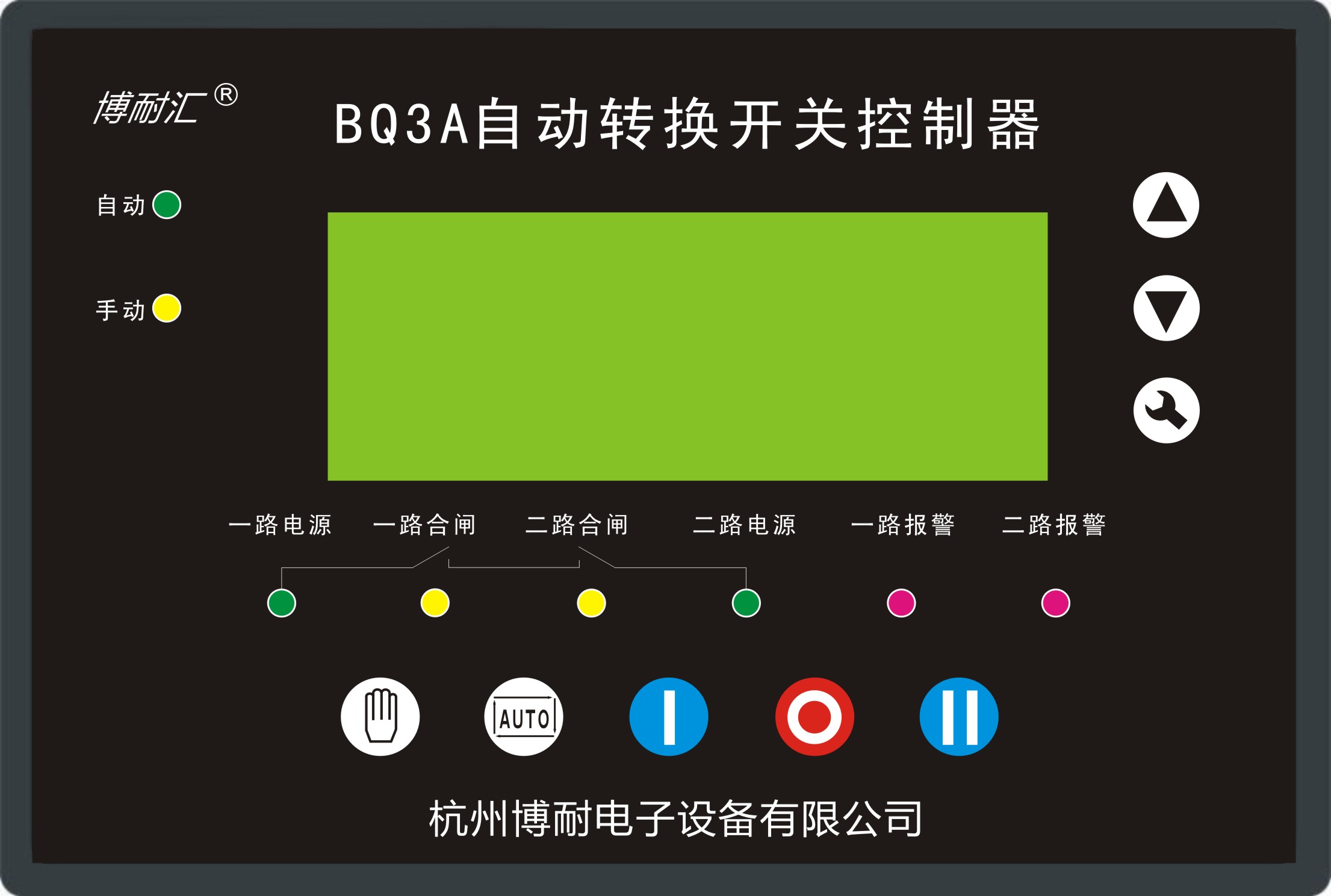

    BQ3A自(zi)動(dong)(dong)轉換(huan)開(kai)關控制器(qi)是一(yi)種(zhong)自(zi)動(dong)(dong)化測(ce)量、大屏幕LCD漢(han)字顯示為一(yi)體(ti)的(de)智能(neng)兩(liang)路(lu)電源切換(huan)系(xi)統。是雙電源自(zi)動(dong)(dong)切換(huan)的(de)理想產品，在與低(di)壓空氣斷(duan)路(lu)器(qi)配套使用后(hou)，特別適合于(yu)兩(liang)路(lu)低(di)壓進線側的(de)自(zi)動(dong)(dong)轉換(huan)和保(bao)護。

    產(chan)品具有結構(gou)緊湊、電路先進、接線簡單，可靠性高，操作機構(gou)不管是(shi)塑殼(ke)斷路器，還是(shi)框架斷路器，還是(shi)CD2的電操，都(dou)可與之配套。可廣泛(fan)應用于電力(li)、石油、化工、煤炭、冶金、鐵道(dao)、市政、智能大廈等行(xing)業、部門(men)的電氣裝置、自動控制以及(ji)調試系(xi)統。

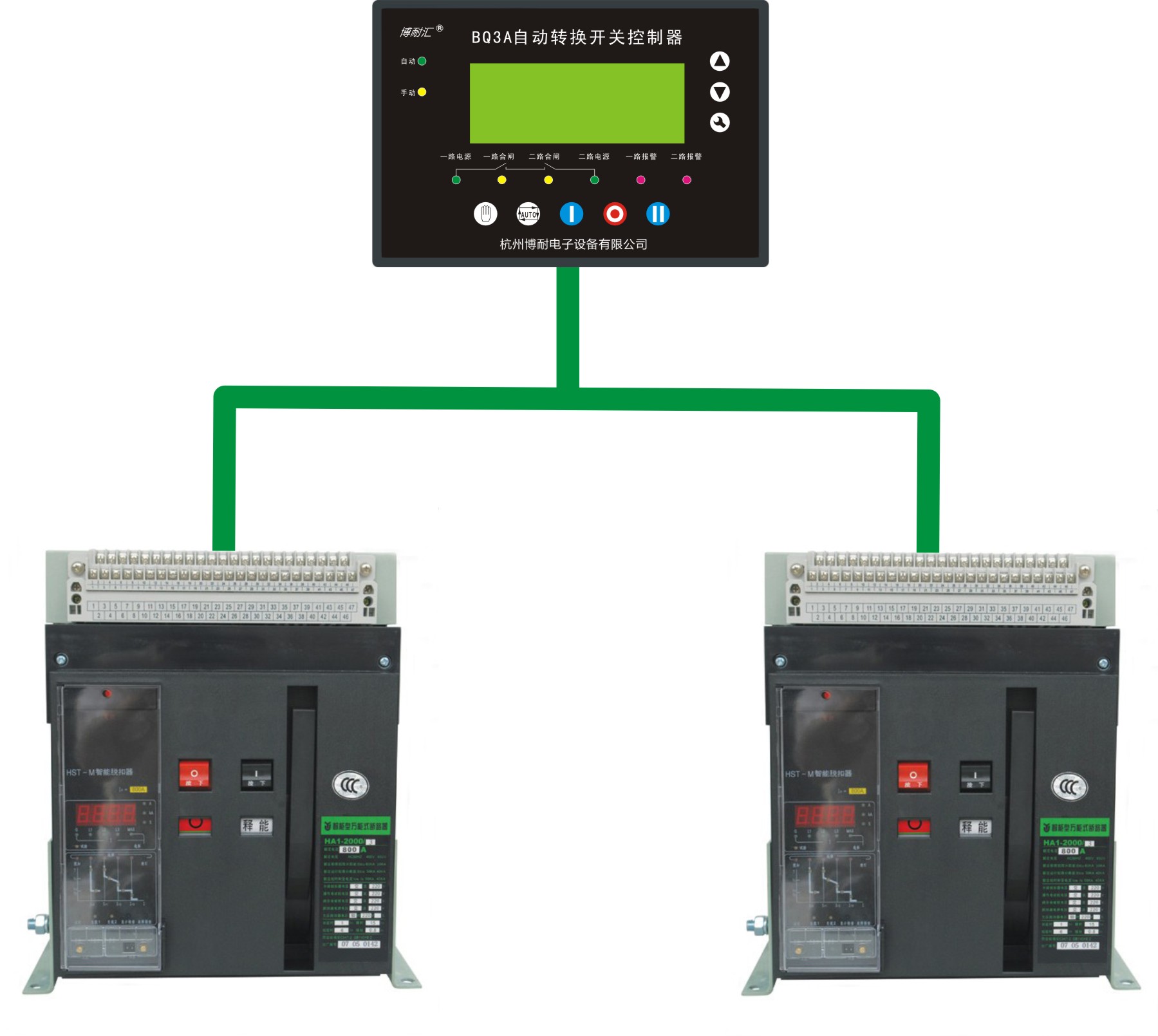

    BQ3A自動(dong)轉換(huan)開關控(kong)制器(qi)(qi)(qi)的(de)執(zhi)行部件可以是框架式空氣斷路器(qi)(qi)(qi)也可以是塑殼斷路器(qi)(qi)(qi)，兩臺斷路器(qi)(qi)(qi)不用(yong)加(jia)裝適配(pei)器(qi)(qi)(qi)，也可以不需要欠壓(ya)脫(tuo)扣器(qi)(qi)(qi)，控(kong)制器(qi)(qi)(qi)不需要外接直流電(dian)源，直接對(dui)兩路供電(dian)狀態進行檢測，自動(dong)控(kong)制完(wan)成兩路電(dian)源的(de)自動(dong)轉換(huan)。

 產品特點(dian)

    1．適(shi)用于兩(liang)路(lu)市(shi)電(dian)(dian)、一路(lu)市(shi)電(dian)(dian)一路(lu)發電(dian)(dian)機或兩(liang)路(lu)發電(dian)(dian)機的(de)(de)雙電(dian)(dian)源的(de)(de)自動轉(zhuan)換(huan)控制；

    2．時刻監視(shi)兩(liang)路三相電壓，對出(chu)現(xian)的電壓異常（如(ru)失(shi)壓、過壓、欠壓、缺(que)相）做出(chu)準確(que)的判斷并(bing)輸出(chu)控制開關(guan)量；

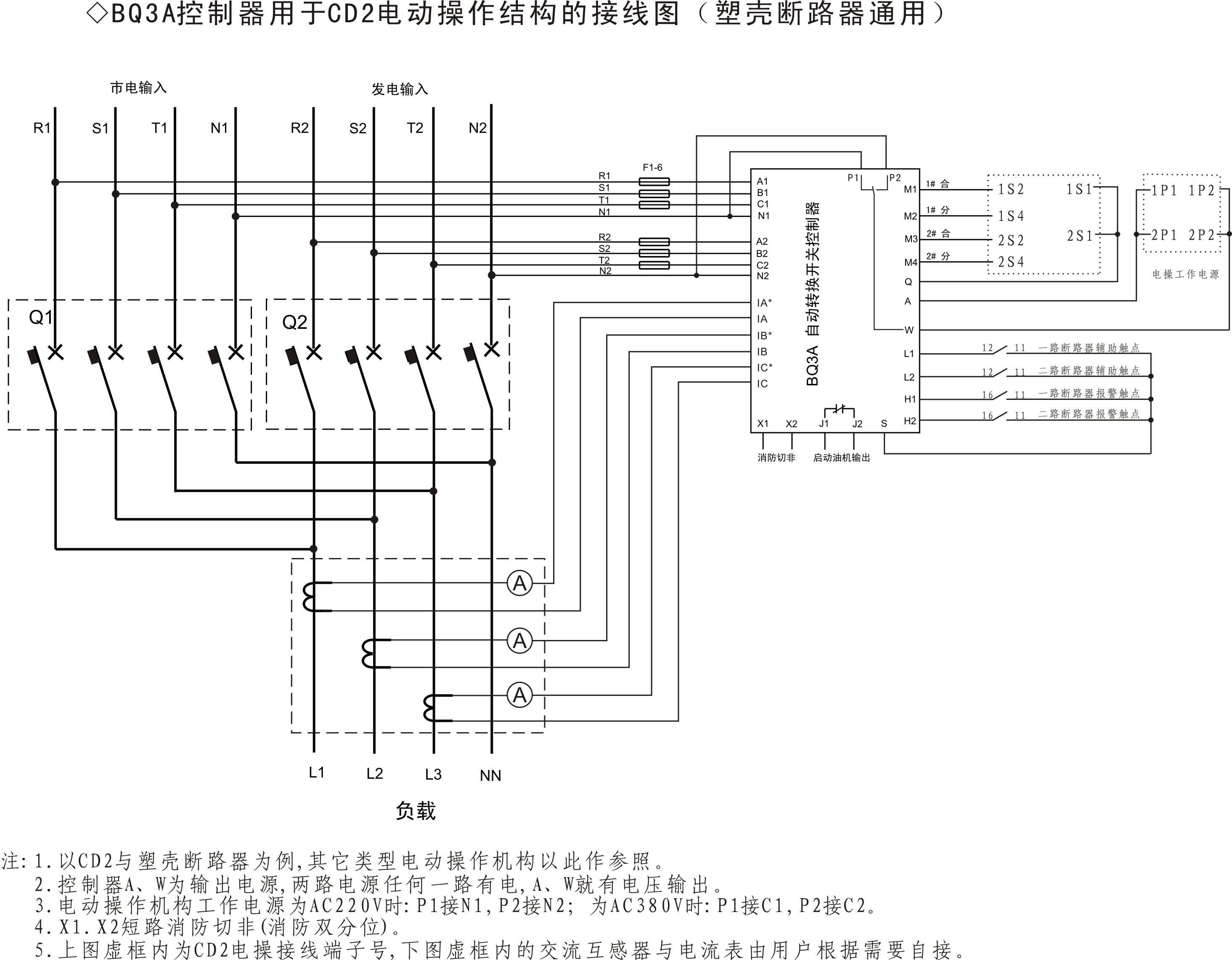

    3．內(nei)部設有控(kong)制(zhi)電(dian)(dian)(dian)源(yuan)切換電(dian)(dian)(dian)路，充分考慮(lv)了在(zai)各種操作機構的應用(如兩(liang)個(ge)接觸器(qi)(qi)，電(dian)(dian)(dian)動空開，框架(jia)斷(duan)路器(qi)(qi)，CD2電(dian)(dian)(dian)操塑殼(ke)斷(duan)路器(qi)(qi)等(deng))，還可作為ATS以及二選一(yi)(yi)工作電(dian)(dian)(dian)源(yuan)使用；（兩(liang)路電(dian)(dian)(dian)源(yuan)只要其(qi)中任(ren)何一(yi)(yi)路電(dian)(dian)(dian)源(yuan)正常(chang)，即(ji)有控(kong)制(zhi)電(dian)(dian)(dian)源(yuan)輸出）。

    4．設(she)有自動(dong)／手(shou)動(dong)狀(zhuang)(zhuang)態切(qie)(qie)換功能，在手(shou)動(dong)方式下，可按手(shou)動(dong)鍵(jian)實現開(kai)關分合(he)閘(zha)；自動(dong)狀(zhuang)(zhuang)態下，一路(lu)出現電壓異(yi)常(chang)時，開(kai)關自動(dong)切(qie)(qie)換到另(ling)一路(lu)；

    5．運行模式可設(she)定為：自(zi)投(tou)自(zi)復(fu)（含一路(lu)優(you)先、二(er)路(lu)優(you)先）或自(zi)投(tou)不自(zi)復(fu)：無優(you)先（互為備用）；

    6．數(shu)字顯示(shi)兩路相電(dian)壓及(ji)線電(dian)壓及(ji)工作狀態，LED同時顯示(shi)兩路合(he)閘(zha)及(ji)工作狀態；

    7．數字顯示三相電流(liu)；

    8．可在(zai)控制器(qi)上更改(gai)設置參數(shu)，均采用數(shu)字化(hua)調整（連續可調）；同(tong)時記憶在(zai)內部(bu)FLASH 存(cun)儲器(qi)內，在(zai)系統(tong)掉電時也(ye)不會(hui)丟(diu)失(shi)；

    9．設有電氣(qi)雙重聯鎖功(gong)能，始終保持只(zhi)有其中的一路合閘(zha)；

    10．具有自動(dong)啟(qi)動(dong)油機(ji)功能；控制器不需(xu)要外接直流供電電源，簡(jian)單方便(bian)；

    11．兩路N線分離設計；

    12．具有(you)消防切(qie)非（強制(zhi)分(fen)閘）功能，以(yi)滿足緊急情況下(xia)的(de)分(fen)閘。

    13．具有極強的抗(kang)電磁(ci)干擾能力，適合在強電磁(ci)干擾的復雜環(huan)境中(zhong)使用(yong)；

    14．控制器可與任何低壓空氣斷路器及塑殼斷路器配套，如DW45、DW17、DW15、ABB Emax、MT、3WL等。

    15．模塊(kuai)化結構設計，阻燃(ran)ABS塑料外(wai)殼，嵌入式(shi)安裝方(fang)式(shi)，插拔(ba)式(shi)接線端子，結構緊湊，安裝維護十分方(fang)便(bian)。

 技術特性

    1．電源(yuan)：

    交流輸入(ru)：取(qu)自兩路(lu)電(dian)源中的其中一路(lu)A、N相電(dian)壓(ya)，只要(yao)其中任何一路(lu)有(you)電(dian)，即可(ke)工作(zuo)，

             單相電壓(ya)＞170V。（該系統(tong)要求接N）

    交流輸(shu)入電壓(ya)范圍(wei)：0－279V（單(dan)相(xiang)）╱0－482V（三相(xiang)）50Hz

    2．繼(ji)電器輸出(chu)容量：10A  220VAC

 使用方法

    A1，B1，C1，N1：接一路電(dian)源（默認(ren)市電(dian)）

    A2，B2，C2，N2：接(jie)二路電(dian)源（默(mo)認市(shi)電(dian)，也可為發電(dian)機）

    A、W：控制器輸(shu)(shu)出(chu)電(dian)源(yuan)，以上兩(liang)路(lu)電(dian)源(yuan)只(zhi)要任(ren)何一路(lu)有(you)電(dian)源(yuan)輸(shu)(shu)入(ru)，A、W就有(you)電(dian)源(yuan)輸(shu)(shu)出(chu)

    P1  P2：斷路器合(he)閘(zha)分(fen)閘(zha)線(xian)圈電壓(ya)選(xuan)擇；當合(he)閘(zha)分(fen)閘(zha)線(xian)圈為AC220V時，P1接(jie)(jie)(jie)N1、P2接(jie)(jie)(jie)N2；當合(he)閘(zha)分(fen)閘(zha)線(xian)圈為AC380V時，P1接(jie)(jie)(jie)電源(yuan)(yuan)C1，P2接(jie)(jie)(jie)電源(yuan)(yuan)C2

    Q：控制器M1、M2、M3、M4內部無(wu)源公共接點(dian)，一(yi)般接A

    M1：一路合閘輸出

    M2：一路分閘輸出

    M3：二路合閘輸出

    M4：二路分閘輸出

    S：一二路斷路器輔助及報警公共接點

    L1：控制(zhi)器一路(lu)合(he)閘指示，接一路(lu)斷路(lu)器輔(fu)助常開(kai)

    L2：控制器二路合閘指示，接二路斷路器輔助常(chang)開

    H1：控制(zhi)器一路報(bao)警指示(shi)，接一路斷路器報(bao)警常(chang)開

    H2：控制器二路(lu)(lu)報(bao)警(jing)指示(shi)，接二路(lu)(lu)斷路(lu)(lu)器報(bao)警(jing)常開

    J1 J2：油機啟(qi)動輸出接點(dian)，一路電源不正常(chang)時，會自動輸出啟(qi)動信號

    X1 X2：消防切非（X1與X2短路斷路器全部分閘）

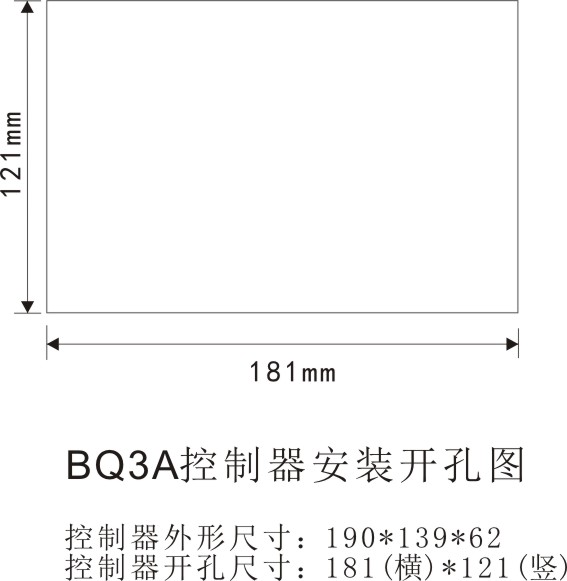

 尺寸

 工作條件

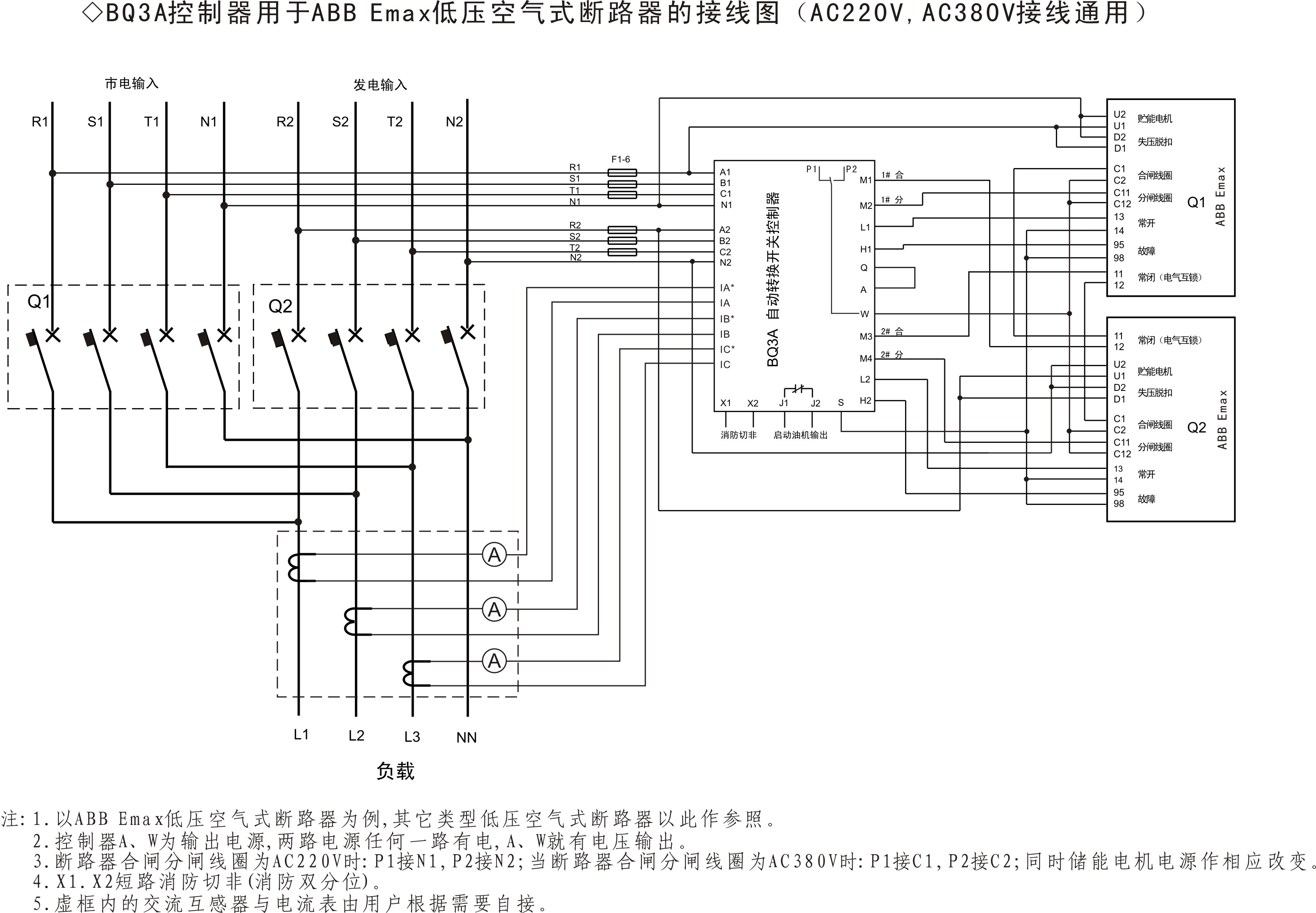

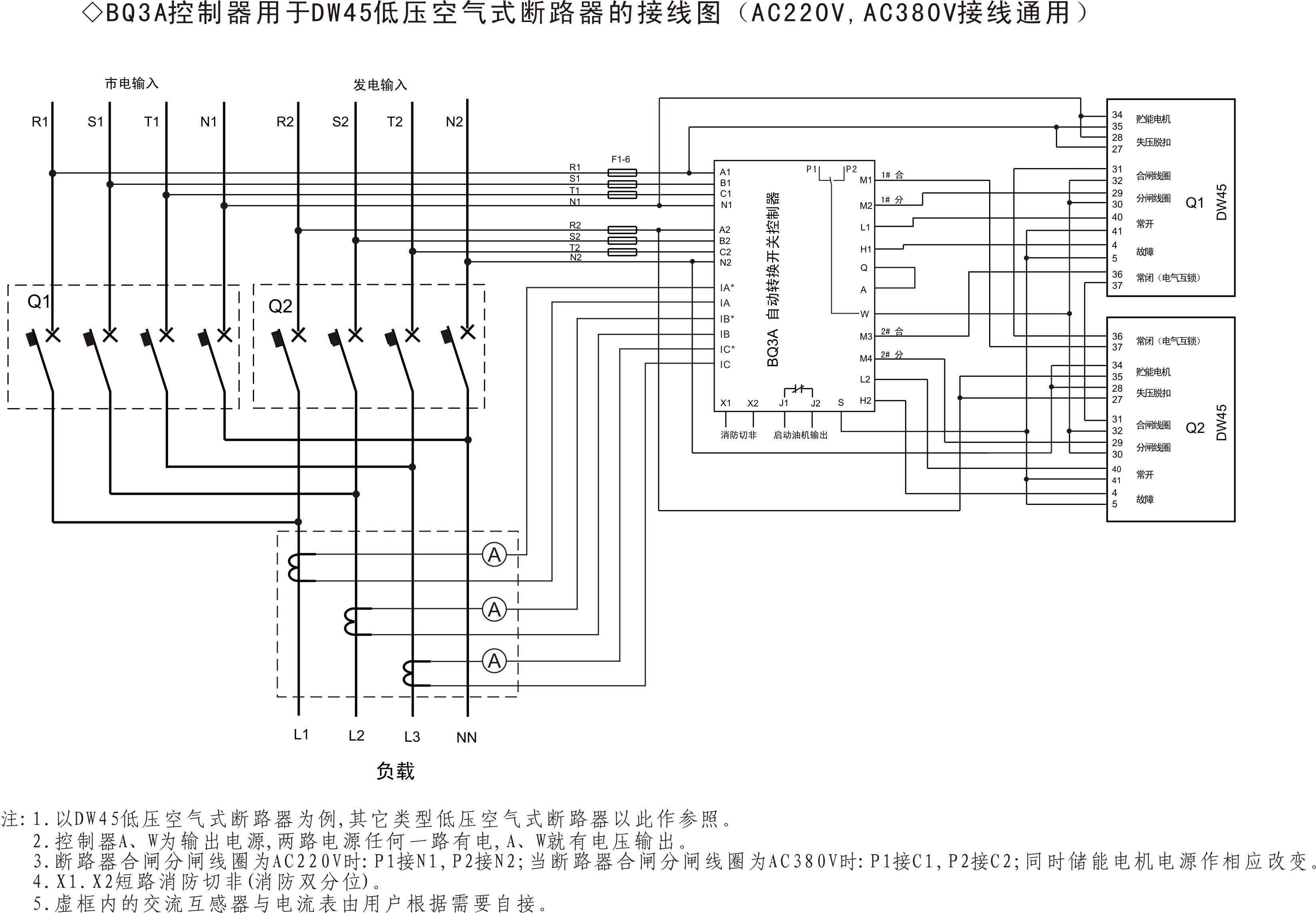

     1：由于各種低壓空氣式斷(duan)路(lu)器型(xing)號眾(zhong)多(duo)，我們選取其(qi)中幾個有代表性(xing)的：國產(chan)DW45;ABB EMAX ;施耐德(de)MT;其(qi)它(ta)型(xing)號以此做參(can)照(zhao)。

     2：為(wei)了自動轉換(huan)開關裝置的正(zheng)常工(gong)作，低壓空氣式(shi)斷路器接(jie)入時必(bi)須(xu)安裝一(yi)些附件: 如(ru)合閘電(dian)磁鐵，分(fen)勵脫扣器。

     3：產品出廠前(qian)已經(jing)過嚴格測試，錯誤的接(jie)線及(ji)測試試驗將會對控制器造成損壞。
