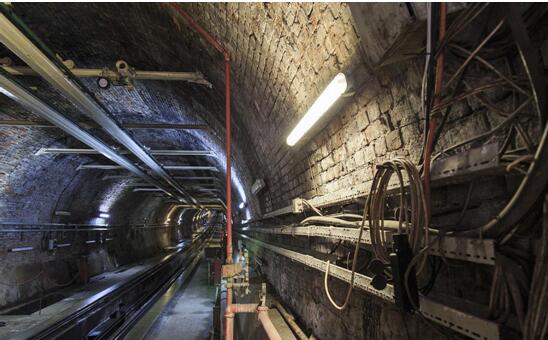

作為城市基礎設施主要組成部分的城市地下綜合管廊是指利用城市地下空間建造的集約化的隧道空間。它將分散獨立埋設在地下或架空的各種市政管線或公用管線，部分或全部匯集到該隧道空間中，解決了傳統直埋管線所引起的道路反復挖掘、交通嚴重堵塞、管線意外災害等影響人們日常生活的問題。
上海兆越通訊技術有限公司按照“高質量，高效率，高標準”目標對綜合管廊系統進行網絡規劃。采用先進工業以太網技術，具有通信速率快速、標準（IEEE802.3）統一開放、抗干擾性強、支持冗余、網絡重構時間短以及與Internet的輕松無縫互連等眾多優點。通過在關鍵地點，設置工業以太網交換機，能夠將各子系統就近接入到交換機上。通過多臺工業以太網交換機，為綜合管廊系統搭建傳輸通道。以工業以太環網為基礎，實現數據采集自動化、業務信息集成化、信息管理網絡化來全面實現綜合管廊系統的自動化和信息化和智能化。
傳輸系統作為管廊通信網絡的基礎設施，將為通信系統、安防系統、環境監控系統提供語音、視頻、數據等各類信息的傳輸服務。實現了設備監測、環境監測、遠程控制、視頻監控、無線覆蓋等功能，其安全性、可靠性將直接影響管廊各系統業務的穩定性和可用性。

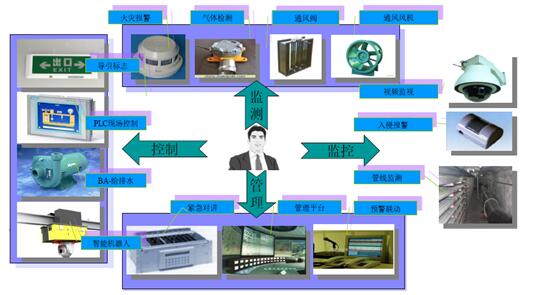

由于管廊內環境特殊，為設備的維護和保養帶來較大困難。本系統可提供有效的網絡管理和系統監控、調試、診斷技術，監測各子系統內的設備運行狀態以及所需的參數，能對管廊內各控制子系統發布控制命令，保證系統維護管理簡明、方便、有效，在設備發生故障時能夠方便及時的發現故障、排除故障。
由于地下管廊短則幾公里，長則數十公里，巡檢人員不可能實時完全掌握地下管廊的運行工控。因此管廊內的環境監測成為管廊管理環節中的重中之重。可通過在環境中布設的各種傳感器和多通道數據采集單元，實現對綜合管廊環境中有毒有害氣體濃度，可燃氣體濃度，環境溫濕度，集水坑水位等數據進行實時在線采集，數據采集單元通過有線無線通信傳輸將監測信號從管廊智能化光纖環網傳輸到監控中心進行在線監測，預警。如出現異常，系統會自動生成報警（電話報警，短信報警，郵件報警，聲光報警），第一時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管廊的正常工作。
配置合理的工業以太網交換機數量保證數據的上傳，將管廊內各控制子系統接入工業以太網數據上傳至主控室，即可在主控室對各控制子系統發布控制命令集中監控，實現數據信息的遠程處理、挖掘和提升，減少了人力、財力、物力的投入。

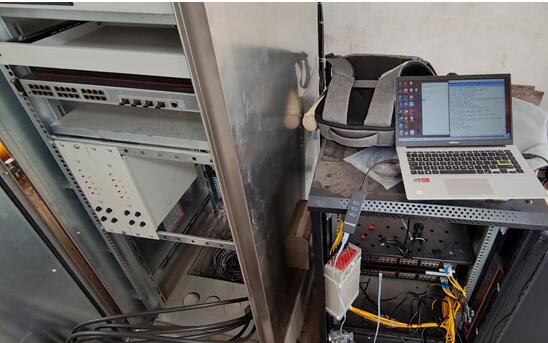

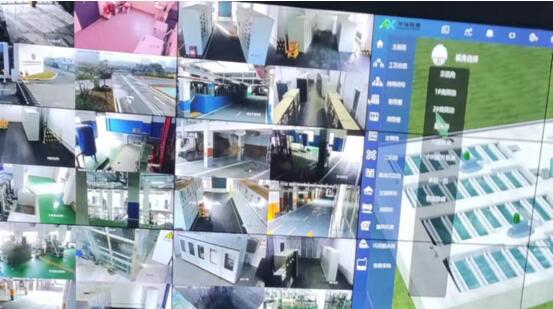

監控室是綜合信息化系統的核心，承載著各種信息的集中和匯接業務，是信息化系統生產和管理的中心樞紐，其安全程度不僅關系著綜合信息化監控網絡的暢通，更關系到整個管廊監控指揮系統和各應用系統能否安全運行。

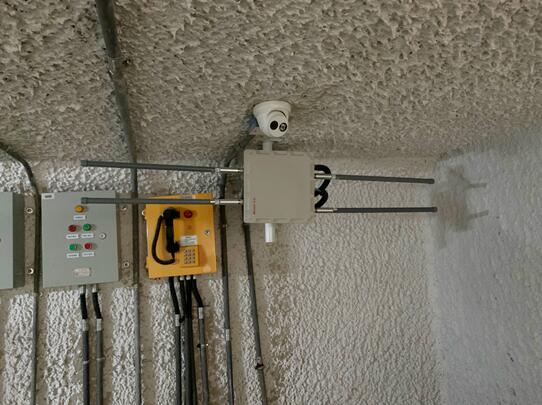

綜合管廊無線覆蓋提供管廊內部各工作面之間移動通信手段，無線信號覆蓋整個管廊的線路區域和管理區域。系統應能夠在管廊內維修、搶救、巡邏等人員與控制室管理人員之間建立靈活的通信聯絡而設計的，它可以通過控制中心的調度基地臺對管廊內工作人員傳送信息、通知及命令等，對突發事件及時進行命令和人員調度。

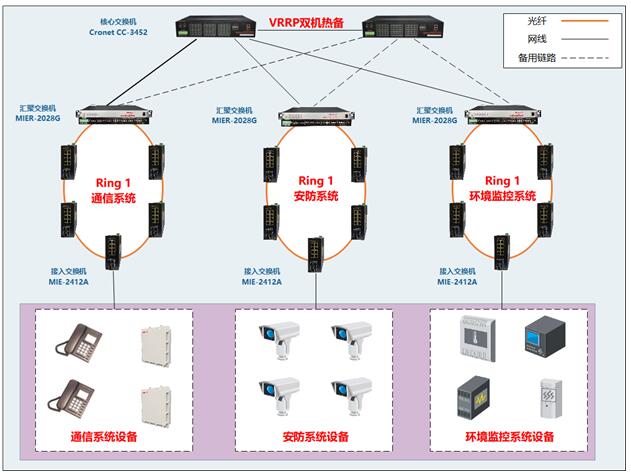

此方案分別為通信系統、安防系統、環境監控系統的通信傳輸部署一套獨立的千兆工業以太環網，三套系統單獨敷設物理線纜并部署各自的接入交換機和匯聚交換機，實現不同子系統之間的物理隔離。匯聚交換機部署于控制中心，與倉內接入交換機形成千兆自愈環網。環網采用MR-ring技術，鏈路具有冗余能力，當某兩個倉之間的物理鏈路出現故障或某個倉內接入交換機斷電時，可以在20ms內迅速自愈。
產品介紹：
1、接入交換機MIE-2412A
卡軌式網管型千兆工業以太網交換機，提供8個千兆電口，4個千兆光口，各系統的接入層設備通過千兆電口連接接入交換機，并通過千兆光口傳輸至骨干環網。
l 支持8個10/100/1000M自適應以太網RJ45接口，4個1000M SFP擴展槽
l 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
l 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 協議
l 支持動態和靜態鏈路聚合
l 支持IGMP Snooping和GMRP過濾組播封包
l 支持基于MAC 地址的端口鎖定，防止非法入侵
l 支持SNMPv1/v2c/v3不同等級的網絡管理協議
l 多種網管方式：Web、Snmp，Telnet，console

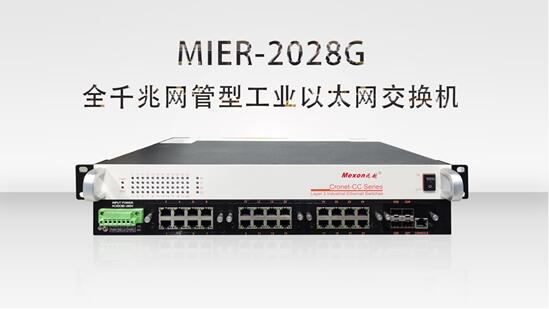

2、匯聚交換機MIER-2028G:
機架式網管型千兆工業以太網交換機，提供24個千兆電口，4個千兆光口。通過千兆光口與倉內接入交換機形成千兆工業以太環網，其電口連接各系統中心端服務器及工作站等設備，在每套系統各自的匯聚交換機上就已經實現各系統接入層設備與中心端設備之間的通信，各系統內部的通信無需經過核心交換機，從而減輕核心交換機的壓力。匯聚交換機通過2千兆電口分別連接至兩臺核心交換機，實現一主一備兩條鏈路冗余工作。當兩臺核心交換機都在線時，從主鏈路傳輸數據；當主交換機發生故障時，備用鏈路可在10毫秒內切換為主鏈路繼續傳輸數據。
l 支持28個1000M SFP擴展槽
l 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
l 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 協議
l 支持動態和靜態鏈路聚合
l 支持IGMP Snooping和GMRP過濾組播封包
l 支持基于MAC 地址的端口鎖定，防止非法入侵
l 支持SNMPv1/v2c/v3不同等級的網絡管理協議
l 多種網管方式：Web、Snmp，Telnet，console
l IP40防護等級，波紋式鋁型材外殼，工業4級電磁兼容性設計

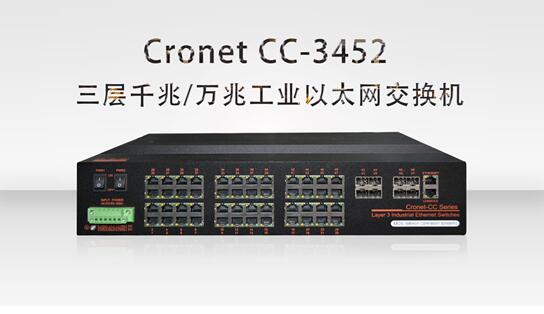

3、核心交換機采用Cronet CC-3452
機架式萬兆三層工業以太網交換機，提供48個千兆電口，以及4個萬兆SFP擴展槽。核心層網絡是由兩臺核心交換機組成，它們采用雙機熱備的方式實現設備冗余。兩臺核心交換機上運行VRRP虛擬路由協議，之間的心跳線可采用鏈路聚合而成，從而實現心跳線的鏈路冗余和帶寬翻倍的作用。核心交換機提供各子系統之間的路由網關，并實現廣播隔離的作用，同時可將本工程數據上傳至上級控制中心。
l 支持48個10/100/1000M電口，4個1000MSFP擴展槽或4個萬兆SFP+擴展槽
l 支持MR-Ring（自愈時間<20ms），兼容STP/RSTP/MSTP冗余環網協議
l 支持芯片上的分組處理，巨幀支持12KB
l 支持ACL,對L2-L4層數據進行過濾
l 支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
l 支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
l 支持IP組播PIM-SM、PIM-DM
l 支持IPv6路由 OSPFv3、BGP4、SISv6
l 滿足工業4級電磁兼容性，IP40等級，無風扇設計

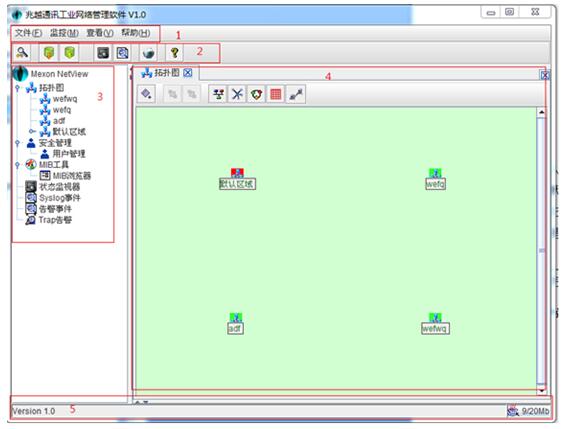

4、交換機產品配套兆越公司自主研發的Mexon Netview SNMP網絡管理軟件，可實現對網絡中交換機的全面管理和故障告警監控，使網絡維護更加方便。
